Измерение объёмов сыпучих материалов

Измерение объёмов сыпучих материалов и инвентаризация складов сырья с применением современной технологии 3D лазерного сканирования.

Замеры объёмов складов — это неотъемлемая часть работы элеваторов, предприятий агропромышленного комплекса, портов, горнорудных комбинатов, шахт, так как сырье или готовая продукция которых довольно сложно поддается точному учёту. Речь, прежде всего, идет об учёте сыпучих материалов.

Задача точного измерения объёмов сыпучих материалов имеет широкое применение при инвентаризации складов сырья и готовой продукции (зерно, уголь, кокс, песок, щебень, руда и рудные концентраты, и прочее).

Традиционным инструментом, применяемым в большинстве случаев в настоящее время, для определения объёмов сыпучих материалов на складах, который используют на рынке Украины инспекционные и международные сюрвейерские компании, является геодезическая съёмка (с помощью электронного тахеометра), позволяющая определить объёмы материалов с погрешностью (не имеется ввиду погрешность измерения прибора) 5–10% или геометрическое определение объемов с помощью лазерного дальномера и геометрии, позволяющая определить объёмы материалов с погрешностью 15–20%. Геометрическое определение объемов зерновых культур в силосных башнях, с использованием лазерных рулеток, в настоящее время остается основным методом определения. Но данный метод имеет большую вероятность погрешности, потому что, зерновые культуры никогда не будут иметь идеальную форму геометрической фигуры и этот процесс усложняется, когда начинается отгрузка зерновых культур, поскольку в геометрических фигурах начинают появляться воронки, которые не только трудно замерять, но и очень трудно вычесть эту пустоту.


Основным ограничением при проведении работ с применением тахеометров и лазерных дальномеров является низкая скорость измерений и физическая невозможность детальной съёмки больших объёмов материалов.

При использовании методов традиционных тахеометрических измерений с каким шагом реально можно выполнить съёмку больших объемов сыпучих материалов — к примеру одна точка на 0,5-1 квадратный метр и сколько времени будут выполняться замеры?
Навряд ли этого будет достаточно для сравнения с работой лазерного 3D сканера, который выполняет миллионы замеров при определении объёма склада сыпучих материалов.

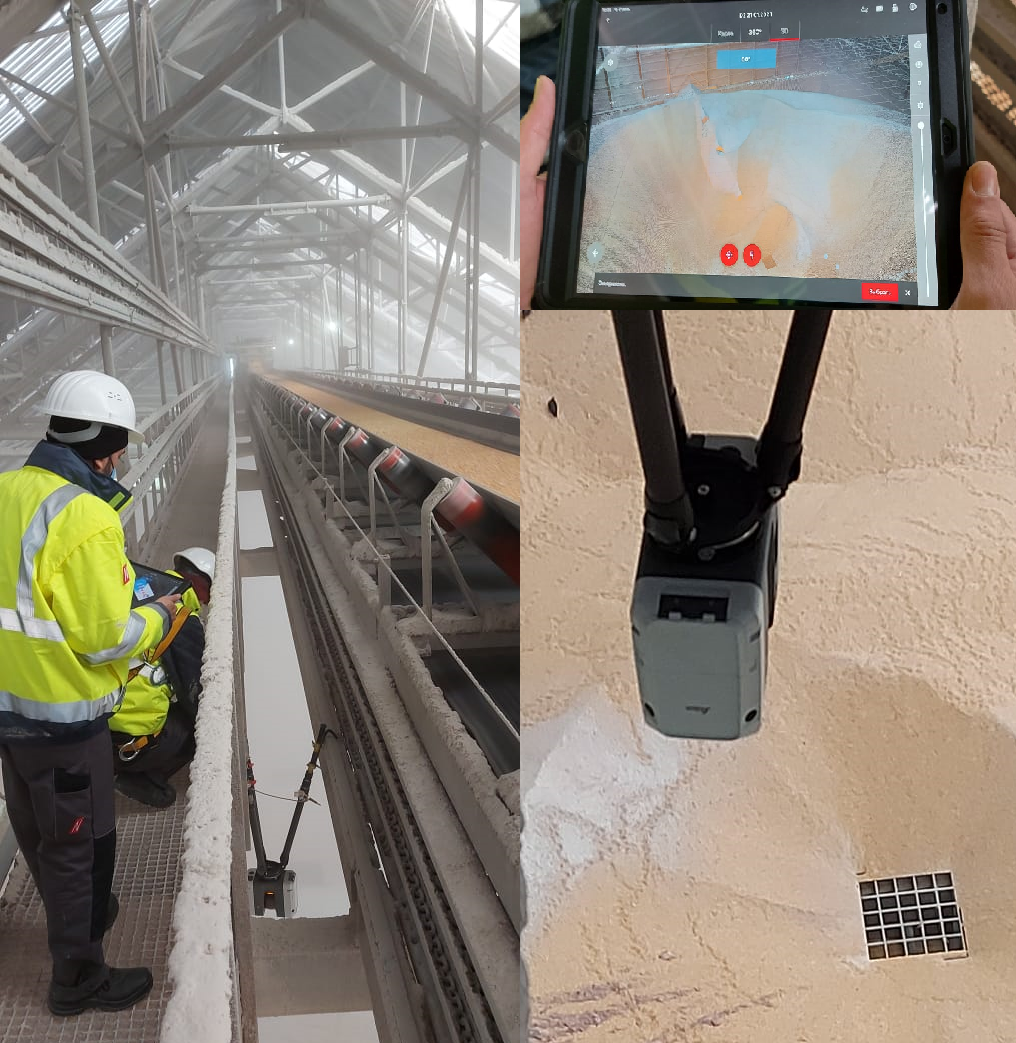

В отличие от замеров объёмов хранения сыпучих материалов посредством тахеометров или лазерных дальномеров, технология 3D лазерного сканирования позволяет детально, с шагом до единиц миллиметров, обмерить и отразить форму поверхности материала на складе. Такая детальность обмеров лазерным 3D сканером позволяет получить точность обмеров, не достижимую при применении любой другой существующей технологии замера объёма сыпучих материалов. Высокая скорость работы сканера Leica RTC 360, составляющая миллионы измерений в секунду, и современное программное обеспечение для обработки полученных результатов лазерного сканирования позволяют в сжатые сроки провести обмеры складов сыпучих материалов и вычислить объёмы с погрешностью до 1%.

Сотрудники нашей компании обладают большим опытом проведения обмерных работ, для точного определения объёмов хранения сыпучих материалов. При определении объемов сыпучих материалов на складах, нашей компанией используется современное оборудование признанное во всем мире — скан станции Швейцарской компании Leica c технологией 3D лазерного сканирования, которая даёт возможность детально обмерить и отразить форму поверхности сыпучего материала на складах и рассчитать необходимые объёмы с минимальной погрешностью.

Этапы выполняемых работ:

1. 3D лазерное сканирование объектов;

2. Сшивка полученных сканов в единое облако точек;

3. Построение 3D моделей объектов съёмки;

4. Вычисление объёмов объектов съёмки.

Измерительный отдел компании «МСИ» успешно прошел аккредитацию в ГП «Укрметртестстандарте»

Государственное предприятие «Всеукраинский государственный научно производственный центр стандартизации, метрологии, сертификации и защиты прав потребителей» (ГП «Укрметртестстандарт») подтвердило соответствие оборудования и квалификацию персонала измерительного отдела компании ООО «МСИ» .

О чем свидетельствует полученный сертификат (№ ПТ-72/21 от 12.02.2021) выданный компании ООО «МСИ» который действителен до 11.10.2022 года.

Это дает возможность измерительному отделу компании ООО «МСИ» предоставлять следующие сертифицированные услуги:

1. Градуировке резервуаров;

2. Определению объема сыпучих материалов на складах и в емкостях.

По окончании измерений заказчику выдается протокол измерений установленной формы.
